De usynlige helte bag den offentlige transport – En introduktion til teknisk nødvendighed

Hver dag stoler millioner af mennesker på pålideligheden af den offentlige transport. Sporvogne, metroer og busser skal fungere – uden hvis og men. Men bag denne selvfølgelighed ligger en virkelighed, som de færreste passagerer er klar over: Vedligeholdelsen af disse komplekse køretøjssystemer er en permanent kamp mod slid, forældelse og forsyningsflaskehalse.

Har du spørgsmål? Kontakt os gerne når som helst.

» Til kontaktsiden

Det bliver særligt kritisk, når originale dele ikke længere er tilgængelige. Producenter forsvinder fra markedet, produktlinjer indstilles, leverandører skifter, dokumentation går tabt. Det er præcis her, de sande helte i den offentlige transport træder i karakter – de specialister, der ved hjælp af reverse engineering og præcis komponentrekonstruktion sikrer, at slidte originale dele igen bliver til godkendte, driftssikre reservedele. Disse fagfolk sikrer mobiliteten i vores byer, selvom deres arbejde foregår i det skjulte.

Udgangssituationen: Når reservedele bliver en mangelvare

Den gennemsnitlige levetid for en sporvogn er tredive år eller mere. Metroer drives til tider endnu længere. I denne periode gennemgår køretøjerne flere revisioner, utallige vedligeholdelsescyklusser og permanente slidprocesser. Mens køretøjsstrukturen principielt er designet til denne lange brugstid, gælder dette ikke nødvendigvis for alle komponenter og dele.

Indkøb af reservedele i trafikselskaber er komplekst: Originale dele er ofte kun tilgængelige i en begrænset periode efter produktionsophør. Producenter er ofte kun lovmæssigt forpligtet til at lagerføre reservedele i ti til femten år. Derefter bliver det kritisk. Komponenter som koblinger, bremsegestænger, hjulsætbærere, isolatorer eller specialiserede elektronikdele bliver pludselig et problem.

For at gøre ondt værre er den tekniske dokumentation ofte ufuldstændig, især for ældre køretøjer. Originale tegninger er gået tabt, blev ikke overdraget ved et producentskifte eller eksisterede aldrig i den form, fordi komponenter blev fremstillet efter prøve. For trafikselskaber betyder det: En defekt del kan ikke bare genbestilles – en nykonstruktion bliver uundgåelig.

Reverse Engineering: Definition og afgrænsning

Reverse engineering, ofte kaldet tilbageteknologi eller rekonstruktion, er den systematiske proces med at analysere et eksisterende produkt med det formål at forstå og dokumentere dets design, funktion og specifikationer. I forbindelse med transportteknologi handler det ikke om ulovligt produktpirateri, men om den legitime og nødvendige reproduktion af reservedele, når original dokumentation eller forsyningskilder ikke længere er tilgængelige.

Processen adskiller sig fundamentalt fra almindelig konstruktion. Mens man ved nykonstruktion tager udgangspunkt i de funktionelle krav og udvikler en løsning ud fra dem, tager re-engineering den modsatte vej: Fra den eksisterende løsning – den slidte originaldel – sluttes der tilbage til kravene og konstruktionslogikken.

Denne fremgangsmåde kræver en dyb forståelse ikke kun af fremstillingsteknologien, men også af den historiske udvikling af konstruktionsmetoder, materialestandarder og fremstillingsprocesser. Et bremsegestænge fra 1990'erne følger andre konstruktionsprincipper end en moderne komponent – ikke nødvendigvis fordi den var dårligere, men fordi andre standarder, materialer og fremstillingsprocesser var standard dengang.

Den systematiske proces: Fra konstruktionsanalyse til godkendelse

Registrering og digitalisering gennem komponentopmåling

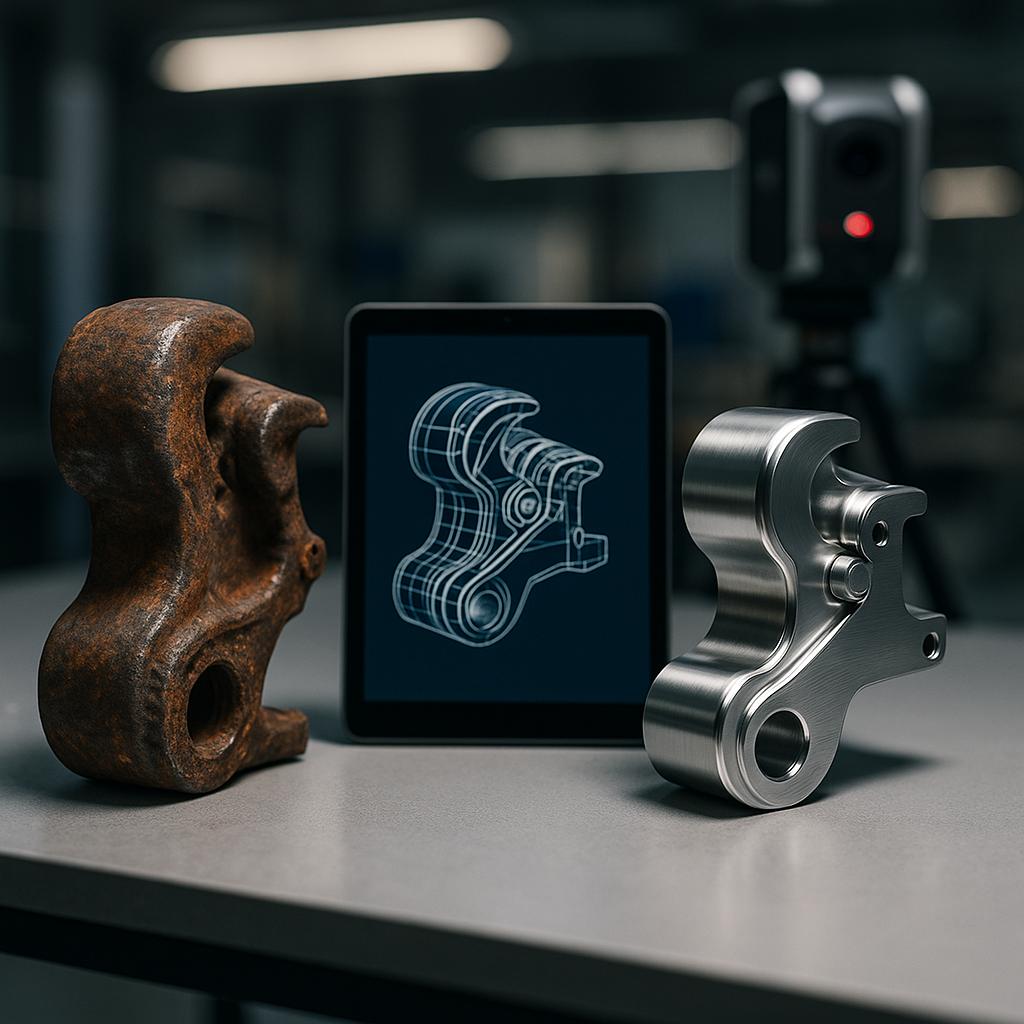

Det første trin i reverse engineering begynder med en præcis registrering af den originale del. Moderne 3D-scanningsmetoder muliggør berøringsfri opmåling af komplekse geometrier med nøjagtigheder i hundrededele af en millimeter. Laserscanning, struktureret lysprojektion eller CT-scanning leverer højopløselige punktskyer, der tjener som grundlag for videre bearbejdning.

Men pas på: En slidt del er ikke identisk med den oprindelige nye del. Slid, deformationer, korrosion og tidligere reparationsforsøg har sat deres spor. Kunsten ved komponentrekonstruktion består i at skelne mellem konstruktivt tilsigtede geometrier og geometrier forårsaget af slid. En hjulsætbærer, der har været i drift i tyve år, viser tegn på udmattelse og muligvis plastiske deformationer – disse må ikke overtages som nominel geometri.

Her kommer erfaringen ind i billedet: Ingeniører med praktisk viden fra køretøjskonstruktion genkender, hvilke tolerancer der var konstruktivt tilsigtede, hvilke pasninger der skal være til stede, og hvor der er slid. Denne ekspertise kan ikke erstattes af software – den er resultatet af årtiers erfaring i industrien.

Materialeanalyse og kvalifikation

Parallelt med den geometriske registrering udføres materialeanalysen. Hvilket materiale blev anvendt? Hvilke mekaniske egenskaber skal det have? Hvilken overfladebehandling er nødvendig?

Moderne analysemetoder som spektralanalyse, røntgenfluorescens eller metallografiske undersøgelser tillader en præcis bestemmelse af materialesammensætningen. Men også her er ren analyse ikke nok: kendskab til historiske materialestandarder er afgørende. Et stål, der blev specificeret efter DIN-standard i 1980'erne, skal i dag muligvis overføres til en EN-standard – ikke altid en en-til-en-overensstemmelse.

Særligt kritiske er sikkerhedsrelevante komponenter: bremsegestænger, koblinger, bærende strukturer. Her skal ikke kun de statiske styrkewærdier stemme, men også dynamiske egenskaber som udmattelsesstyrke, kærvslagsejaghed og korrosionsbestandighed. Materialevalget afgør driftssikkerheden og godkendelsesevnen.

Konstruktiv rekonstruktion til CAD-model

Ud fra punktskyen opstår nu en parametrisk CAD-model. Dette trin i genudviklingen er langt mere end simpel "aftegning". Det handler om at forstå og efterspore konstruktionslogikken: Hvorfor valgte konstruktøren denne geometri? Hvilke belastningstilfælde blev der taget højde for? Hvilke fremstillingsprocesser var påtænkt?

Rekonstruktionen sker efter ingeniørmæssige principper: radier, faser, godstykkelser følger logiske sammenhænge. Tolerancer fastsættes ikke vilkårligt, men specificeres funktionsmæssigt korrekt. Pasflader får tilsvarende overfladekvaliteter. Gevind udføres i overensstemmelse med standarder og belastninger.

I mange tilfælde reproduceres den slidte del ikke en-til-en, men optimeres. Svage punkter, der har vist sig under driften, elimineres. Materialer tilpasses aktuelle standarder. Fremstillingsprocesser moderniseres uden at påvirke funktionen. Resultatet er en reservedel, der funktionelt svarer til originalen eller endda overgår den – med fuld kompatibilitet med det eksisterende system.

Produktionsplanlægning uden produktionstegning

Et særligt krævende tilfælde er fremstilling efter prøve uden eksisterende tegningsspecifikation – som f.eks. ved bremsegestænger fra vores lagersortiment. Her eksisterer hverken en teknisk produktionstegning eller en detaljeret specifikation. Kun selve komponenten og viden om dens funktion i det samlede system er tilgængelig.

I sådanne tilfælde begynder processen med en omfattende funktionsanalyse: Hvilke kræfter optræder der? Hvilke bevægelser skal komponenten udføre? Med hvilke andre komponenter interagerer den? Hvilke slidbilleder er typiske?

På baggrund af denne analyse udarbejdes en komplet teknisk dokumentation – baglæns fra komponenten til tegningen. Tolerancer fastlægges funktionsmæssigt korrekt, kritiske mål identificeres, kontrolkriterier defineres. Resultatet er et produktionsgrundlag, der muliggør en reproducerbar serieproduktion og samtidig opfylder alle krav til kvalitetssikring og sporbarhed.

Lovgivningsmæssige krav og godkendelsesprocesser

Normativt grundlag

Reproduktionen af reservedele til skinnekøretøjer er underlagt strenge lovgivningsmæssige krav. Europæiske standarder som EN 15085 for svejsning af jernbanekøretøjer og køretøjsdele eller EN ISO 3834 for kvalitetskrav ved smeltesvejsning sætter klare standarder.

Derudover gælder køretøjsspecifikke godkendelser og driftstilladelser. En reservedel skal beviseligt have de samme tekniske egenskaber som den originale del, som godkendelsen blev givet til. Dette kræver omfattende dokumentation og testbeviser.

ISO 9001-certificeringen, som Trade World One besidder, er en grundlæggende forudsætning, men ikke tilstrækkelig. Derudover kræves specifikke beviser vedrørende materialekvalifikation, fremstillingsprocesser og prøvningsprocedurer. Hver sikkerhedsrelevant komponent skal gennemgå en førstevarekontrol, der utvetydigt beviser dens egnethed til brug.

Dokumentationsforpligtelser ved reverse engineering

Dokumentationen er rygraden i ethvert reverse engineering-projekt. Den skal uden huller påvise:

Oprindelse og reference: Hvilken køretøjstype stammer originaldelen fra? Hvilken position havde den i køretøjet? Hvilken producent havde oprindeligt fremstillet den?
Analyse og specifikation: Hvilke geometriske data blev fastlagt? Hvilke materialer blev identificeret? Hvilke mekaniske egenskaber blev påvist?
Konstruktion og beregning: Efter hvilke kriterier skete genudviklingen? Hvilke beregninger blev udført? Hvilke sikkerhedsfaktorer blev anvendt?
Fremstilling og kvalitetssikring: Hvilke fremstillingsprocesser blev anvendt? Hvilke prøvninger blev gennemført? Hvilke måleresultater blev opnået?
Godkendelse og frigivelse: Hvilken prøvningsinstans har godkendt delen? Hvilke overensstemmelseserklæringer foreligger?

Denne dokumentation er ikke et mål i sig selv, men grundlaget for driftssikkerheden. I tilfælde af skader skal det til enhver tid kunne spores, at reservedelen er blevet korrekt specificeret, fremstillet og testet.

Test og validering

Valideringen af en reservedel, der er fremstillet ved hjælp af reverse engineering, foregår i flere trin. Først udføres der enkeltprøvninger på de fremstillede komponenter: målkontrol, materialepróvning, ikke-destruktiv prøvning for revner eller indeslutninger, overfladekontrol.

Herefter følger funktionsprøvninger: Passer delen i den tiltænkte monteringsposition? Opfylder den de kinematiske krav? Er kompatibiliteten med tilstødende komponenter sikret?

For sikkerhedskritiske komponenter kræves derudover belastningstests. Et bremsegestænge skal beviseligt kunne optage de specificerede kræfter uden at svigte. En hjulsætbærer skal kunne modstå de dynamiske belastninger under kørslen.

I kritiske tilfælde kan en pilotinstallation også være fornuftig: Reservedelen testes først i et enkelt køretøj under reelle driftsbetingelser, før der gives frigivelse til serieproduktion. denne praktiske test giver værdifuld viden om langtidsadfærd og mulige optimeringspotentialer.

Tekniske udfordringer i praksis

Forældelsesstyring

Forældelse – utilgængeligheden af komponenter på grund af indstillet produktion – er en af de største udfordringer ved vedligeholdelse af langtidsholdbare tekniske systemer. For skinnekøretøjer forværres problemet af køretøjernes ekstremt lange livscyklus.

En strategisk forældelsesstyring bruger reverse engineering til ikke kun at løse akutte flaskehalse, men også proaktivt at skabe forsyningssikkerhed. Ved tidlig identifikation af kritiske komponenter og deres systematiske dokumentation via reverse engineering kan transportselskaber reducere deres afhængighed af enkelte leverandører og øge forsyningssikkerheden.

Et praktisk eksempel: Elektroniske styringskomponenter ældes ikke kun fysisk, men også teknologisk. Mikrokontrollere, der var "state of the art" for tyve år siden, er ikke længere tilgængelige i dag. Deres funktionalitet kan dog efterlignes med moderne komponenter – hvis den oprindelige funktionsmåde er blevet fuldt forstået og dokumenteret.

Materialesubstitution

De oprindeligt anvendte materialer er ikke altid tilgængelige i samme specifikation. Stålkvaliteter ændres, standardbetegnelser tilpasses, leverandører forsvinder fra markedet. Kunsten ved rekonstruktion består i at finde et tilsvarende eller bedre erstatningsmateriale, der opfylder alle funktionelle krav.

Dette kræver dyb metallurgisk forståelse. En ren oversættelse af standardbetegnelser er ikke nok. Mekaniske egenskaber, svejsbarhed, korrosionsbestandighed, udmattelsesadfærd – alle disse egenskaber skal betragtes og afvejes.

I vores praksis har det vist sig, at moderne materialer ofte tilbyder fordele: højere styrke ved lavere vægt, bedre korrosionsbestandighed, nemmere samling. Udfordringen ligger i at udnytte disse fordele uden at bringe kompatibiliteten med det eksisterende system i fare.

Grænseflader og kompatibilitet

En reservedel, der er skabt ved reverse engineering, skal passe perfekt ind i det eksisterende system. Dette gælder ikke kun den geometriske pasform, men også funktionelle og fysiske grænseflader.

Et eksempel: Et koblingselement skal ikke kun passe geometrisk til modstykket, men også være kompatibelt med hensyn til hårdhed, overfladebeskaffenhed og tribologisk adfærd. For blødt – og det slides hurtigt. For hårdt – og det beskadiger modstykket. Balancen er afgørende.

Lignende ved gevind: Er det et metrisk gevind eller et Whitworth-gevind? Hvilken toleranceklasse? Hvilken overfladebeskaffenhed? Disse detaljer kan virke trivielle, men de afgør funktion eller svigt.

Erfaringen fra årtiers indkøb til internationale projekter – som vores grundlægger Rainer Schieck samlede hos SIEMENS – viser: Det er netop de tilsyneladende enkle detaljer, der ofte er de største snublesten. En halv millimeters afvigelse, en tolerancegrad for bred, en glemt hærdningsproces – og komponenten fungerer ikke.

Økonomisk analyse af reproduktion af komponenter

Omkostningsstruktur

Udviklingen af en reservedel ved hjælp af reverse engineering medfører i første omgang højere omkostninger end en simpel katalogbestilling – hvis en sådan bestilling overhovedet var mulig. Investeringen i analyse, konstruktionsanalyse, værktøjer og førstevarekontrol skal foretages, før den første brugsklare del er tilgængelig.

Men denne betragtning er for kortsynet. Alternativet til rekonstruktion er ofte ikke den billige katalogbestilling, men stilstand for køretøjer, udtagning af hele serier eller kostbare strukturelle ombygninger. Sammenlignet med disse scenarier er reverse engineering yderst økonomisk.

Desuden falder stykprisen betydeligt ved større mængder. Når de først er dokumenteret og frigivet, kan reservedele serieproduceres. Lagerføring – som i vores 1.500 kvadratmeter store lager – muliggør så hurtig tilgængelighed til beregnelige omkostninger.

Strategisk fordel

Værdien af genudvikling rækker langt ud over ren omkostningsbesparelse. Det skaber uafhængighed af enkelte leverandører, reducerer indkøbsrisici og øger planlægningssikkerheden. Trafikselskaber genvinder kontrollen over deres indkøb af reservedele – en strategisk fordel, der ikke må undervurderes.

Derudover opstår der værdifuld viden: Den komplette dokumentation af komponenter, der oprindeligt måske kun eksisterede som "forretningshemmelighed" hos producenten, bliver operatørens ejendom. Denne viden kan bruges til fremtidige indkøb, til optimeringer eller til udbud hos alternative leverandører.

I tider med stigende problemer i forsyningskæden – forstærket af geopolitiske spændinger og pandemier – er denne modstandsdygtighed ubetalelig. Et transportselskab, der selv kan fremskaffe kritiske komponenter gennem systematisk reverse engineering, er betydeligt mindre sårbart end et, der er afhængig af en enkelt producent.

Bedste praksis og succesfaktorer for komponentrekonstruktion

Tidlig planlægning

Det ideelle tidspunkt for komponentrekonstruktion er ikke det øjeblik, hvor den sidste reservedel er brugt op, men år før. Systematisk forældelsesstyring identificerer kritiske komponenter tidligt og iværksætter dokumentationen, så længe der stadig er originale dele i god stand til rådighed.

Denne forudseende planlægning gør det muligt at gennemføre processen uden tidspres, evaluere forskellige fremstillingsmuligheder og udvikle optimale løsninger. Nødløsninger under tidspres er altid dyrere og mere risikable.

Partnerskab frem for transaktion

Reverse engineering er ikke et standardprodukt, man bare bestiller. Det er en kompleks udviklingsproces, der kræver tæt samarbejde mellem operatør, teknisk indkøber og producent.

Hos Trade World One ser vi os ikke som blot en leverandør, men som partner for vores kunder. Vores team af ingeniører, logistikere og indkøbseksperter arbejder tæt sammen med trafikselskabernes tekniske afdelinger. Vi taler samme sprog – teknisk, præcist, løsningsorienteret – fordi vi kommer fra samme industri.

Dette partnerskab begynder med problemanalysen og rækker til langtidsbetjening. Vi dokumenterer ikke kun komponenten, men også anvendelsen, indbygningskonteksten, typiske svigtmønstre. Denne viden indgår i kontinuerlige forbedringer.

Kvalitetssikring som grundprincip

Kvalitet i reservedelsforsyningen er ikke til forhandling – især ikke i den sikkerhedskritiske offentlige transportsektor. Vores ISO 9001-certificering er ikke bare en papirtiger, men levende praksis i hvert trin af processen.

Fra indgangsanalyse over konstruktion til slutkontrol: Hvert trin er dokumenteret, hver måling sporbar, hver del identificeret. Denne systematik skaber ikke kun lovgivningsmæssig overensstemmelse, men frem for alt sikkerhed – for operatøren og i sidste ende for passagererne.

Fremtidsperspektiver: Digitalisering og additiv fremstilling

Teknologierne inden for reverse engineering udvikler sig hurtigt. 3D-scanning bliver mere præcis og hurtigere, AI-støttet software genkender automatisk geometrier og foreslår konstruktionsparametre, digitale tvillinger muliggør virtuelle tests før den fysiske fremstilling.

Særligt spændende er kombinationen af reverse engineering med additive fremstillingsprocesser. 3D-print af metaldele opnår i stigende grad kvaliteten af konventionelle fremstillingsprocesser og tilbyder nye muligheder: Komplekse geometrier, der tidligere kun kunne fremstilles besværligt ved støbning eller fræsning, kan printes direkte. Små styktal bliver økonomisk rentable. Letvægtsoptimeringer kan realiseres, som ikke ville være mulige med klassiske metoder.

Men på trods af al teknologisk begejstring: Grundprincipperne forbliver. Også en 3D-printet reservedel skal opfylde de funktionelle krav, være materialeteknisk kvalificeret og normativt godkendt. Teknologien er værktøjet – brugernes ekspertise forbliver afgørende.

Konklusion: Reverse engineering som en søjle for driftssikkerhed

Reverse engineering i transportteknologi er meget mere end en teknisk nødløsning på reservedelsproblemer. Det er en strategisk kompetence, der skaber driftssikkerhed, økonomisk effektivitet og uafhængighed.

De usynlige helte bag den offentlige transport – ingeniørerne, der analyserer slidte dele, konstruktørerne, der rekonstruerer geometrier, materialeeksperterne, der kvalificerer materialer, kvalitetskontrollørerne, der dokumenterer hvert trin – de bidrager alle gennem kvalificeret reproduktion af reservedele til, at byen kører. Hver dag. Pålideligt.

Med vores industrielle DNA, vores globale netværk og vores tekniske ekspertise forstår vi hos Trade World One vores kunders udfordringer af egen erfaring. Vi ved, at det ikke handler om katalogvarer, men om løsninger. At tilgængelighed tæller, når der er brug for den. At teknisk præcision afgør succes eller stilstand.

Mens andre stadig diskuterer, leverer vi allerede – fordi vi kender problemerne, mestrer løsningerne og forstår ansvaret. For uden disse dele, uden denne ekspertise, uden denne pålidelighed kører byen ikke.

Det er vores drivkraft. Det er vores ekspertise. Det er os: Trade World One – Deres tekniske indkøbspartner med industrielt DNA.
